GT20 Serisi AC Hız Kontrol Cihazı (İnverter)

Endüstriyel Otomasyon Ürünleri AC Hız Kontrol (İnverter) Easy Drive İnverter

GT20 serisi frekans dönüştürücüler, en yeni teknoloji platformunda geliştirilen bir üründür.

Favorilere Ekle Karşılaştırma Listesine Ekle

GT20 serisi frekans dönüştürücüler, en yeni teknoloji platformunda geliştirilen bir üründür. Bu ürün, kullanıcıların kompakt boyut, yüksek fiyat-performans oranı ve yüksek güvenilirlik taleplerini temel alarak tasarlanmış olup, güçlü yazılım performansı, kolay kurulum ve kompakt boyut gibi avantajlara sahiptir. Güç aralığı 0,75 kW ile 15 kW arasındadır.

Performans Özellikleri

Mükemmel akım kontrolü sayesinde, hızlı hızlanma sırasında devre kesilmez ve hızlanma süresi kısalır;
Yavaşlama sürecinde otomatik aşırı uyarma işlevi devreye girer ve yavaşlama süresi kısalır;
Güçlü aşırı modülasyon özelliği sayesinde, aynı giriş geriliminde daha yüksek çıkış gerilimi sağlanır;
Güçlü aşırı yük önleme özelliği sayesinde, invertörün maksimum çıkışta aşırı yük arızası nedeniyle durması önlenir;

Özellikler

Sektöre özel makro parametreleri yerleşik olarak bulunur; sektör parametrelerinin tek tuşla ayarlanmasını destekler
Harici klavye (LED LCD klavye) desteği

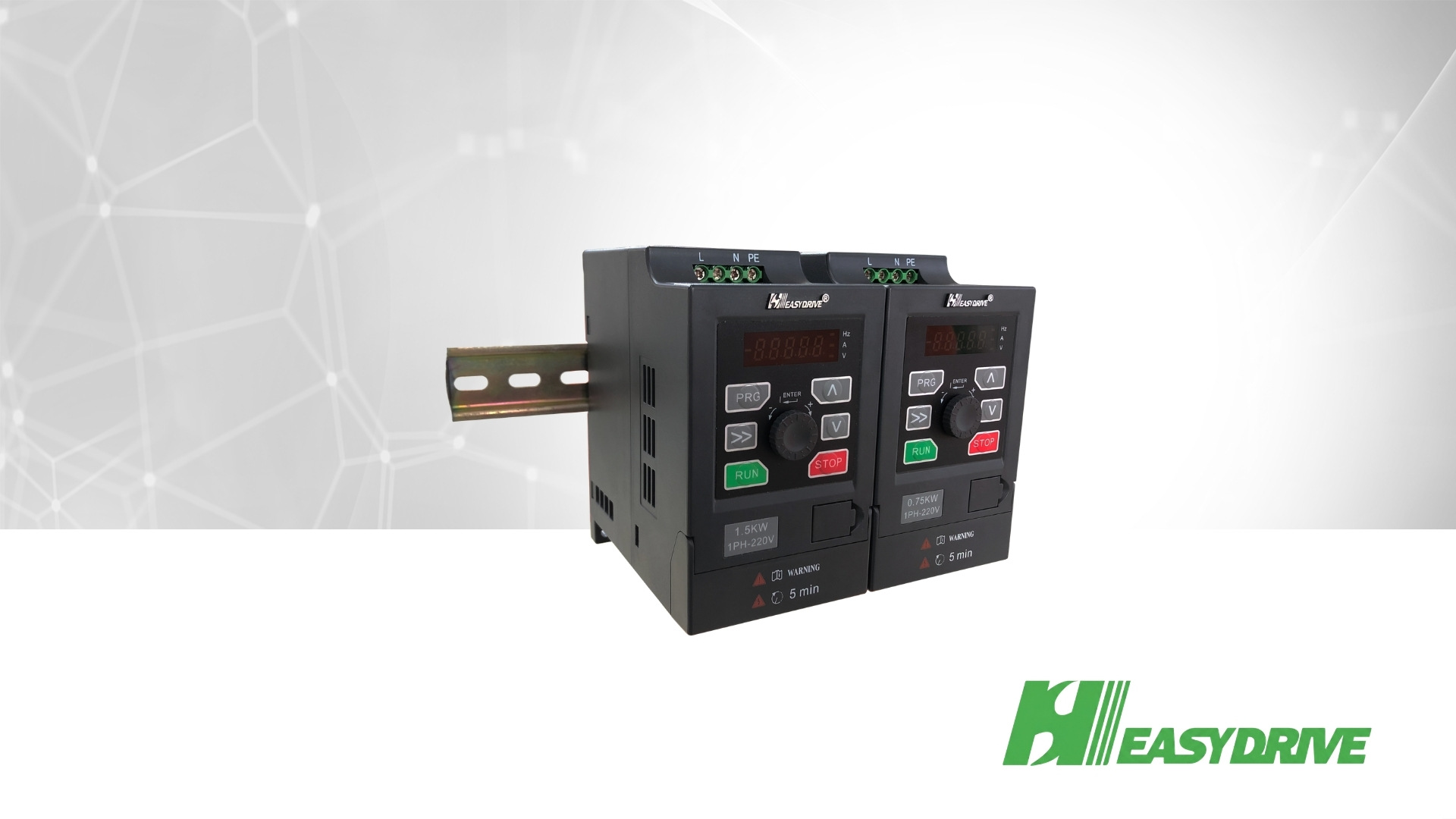

Yan yana kurulum, raylı kurulum
Parametre ayarlama yazılımı, üst bilgisayar ayarlama yazılımı,
Yerinde ürün yazılımı güncellemesi: Yidru Electric'in güncelleme yazılımı, GT20'nin ürün yazılımı güncellemesi için büyük kolaylık sağlar

Uygulama Alanları

GT20, kompakt ve çevik bir frekans dönüştürücü ürünü olarak, ahşap oyma, cam kenar taşlama, gıda dolum ve ilaç santrifüjleri, otomatik üretim hatları, elektronik cihazlar, lojistik ekipmanları ve konveyör hatları gibi küçük ölçekli otomasyon makinelerinde yaygın olarak kullanılabilir.

Teknik Özellikler

Proje	Standartlar ve Yönetmelikler
Giriş	Anma gerilimi; frekans	Tek fazlı 220 VAC veya üç fazlı 380 V–440 VAC; 50 Hz/60 Hz
Giriş	İzin verilen gerilim çalışma aralığı	Tek fazlı gerilim: 220 V (-15%)–240 V (+10%) veya üç fazlı gerilim 380 V (-15%)–440 V (+10%); Gerilim dengesizliği oranı: <%3; Frekans: ±%5 (modele göre değişir)
Çıkış	Anma gerilimi	0~giriş gerilimi
	Frekans	0Hz～590Hz
	Aşırı yük kapasitesi	Ağır yük %150 nominal akım 60 saniye (her on dakikada bir); Hafif yük %120 nominal akım 60 saniye (hafif yük nominal akımı kullanım kılavuzuna bakınız)
Ana kontrol fonksiyonları	Kontrol yöntemi	V/F modu
	Çalıştırma torku	0,50 Hz'de %150 nominal tork
	Çalışma hızı Kararlı durum hassasiyeti	≤±0,5% nominal senkron hız
	Frekans hassasiyeti	Dijital ayar: Maksimum frekans × ±0,01%; Analog ayar: Maksimum frekans × ±0,2%
	Frekans çözünürlüğü	Dijital ayar: 0,01 Hz; Analog ayar: Maksimum frekans × %0,1
	Tork artışı	Otomatik tork artırma, manuel tork artırma %0,1～%30,0
	V/F eğrisi	Dört yöntem: 1 adet kullanıcı ayarlı V/F eğrisi yöntemi ve 3 adet tork düşürme karakteristik eğrisi yöntemi (2,0. kuvvet, 1,7. kuvvet, 1,2. kuvvet)
	Hızlanma ve yavaşlama eğrisi	Tek yöntem: Doğrusal hızlanma/yavaşlama, dört hızlanma/yavaşlama süresi, zaman birimi (dakika/saniye) seçilebilir, en uzun 10 saat
	DC frenleme	DC frenleme başlangıç frekansı: 0,00～60,00 Hz; frenleme süresi: 0,0～60,0 s; frenleme akımı: 0,0～150,0%
	Ani çalıştırma	Noktasal frekans aralığı: 0,10 Hz～50,00 Hz; noktasal hızlanma/yavaşlama süresi 0,1～600,0 s ayarlanabilir, noktasal aralık süresi ayarlanabilir
	Çok kademeli hız çalışması	Dahili PLC veya kontrol terminalleri aracılığıyla çok kademeli hız çalışması gerçekleştirilir
	Dahili PI	Kapalı döngü kontrol sistemi kolayca oluşturulabilir
	Otomatik enerji tasarrufu çalışması	Yük durumuna göre V/F eğrisini otomatik olarak optimize ederek enerji tasarruflu çalışma sağlar
	Otomatik voltaj ayarı (AVR)	Şebeke gerilimi değiştiğinde, çıkış gerilimini otomatik olarak sabit tutar
	Otomatik akım sınırlama	Çalışma sırasında akımı otomatik olarak sınırlayarak, sık akım aşımı arızaları ve devre kesilmesini önler
Çalışma fonksiyonları	Çalışma komut kanalı	Kontrol paneli girişi, kontrol terminali girişi, seri port girişi; çeşitli yöntemlerle geçiş yapılabilir
	Frekans ayar kanalı	Dijital giriş, analog gerilim girişi, analog akım girişi, darbe girişi, seri port girişi; çeşitli yöntemlerle her an geçiş yapılabilir
	Yardımcı frekans ayarı	Esnek yardımcı frekans ince ayarı ve frekans sentezi sağlanır
	Darbe çıkış terminali	0～50kHz darbe kare dalga sinyali çıkışı, ayar frekansı, çıkış frekansı gibi fiziksel büyüklüklerin çıkışını sağlar
	Analog çıkış terminali	2 kanal analog sinyal çıkışı, ayar frekansı, çıkış frekansı gibi fiziksel büyüklüklerin çıkışını sağlar (A01 0~10V çıkışı, AO2 0~10V/0~20mA çıkışı destekler)
Kontrol paneli	LED ekran	Ayar frekansı, çıkış frekansı, çıkış gerilimi, çıkış akımı gibi parametreleri görüntüleyebilir
Çevre	Koruma fonksiyonu	Çıkış faz kaybı koruması, aşırı akım koruması, aşırı gerilim koruması, düşük gerilim koruması, aşırı ısınma koruması, aşırı yük koruması vb.
	Kullanım yeri	İç mekan, doğrudan güneş ışığına maruz kalmayan, toz, aşındırıcı gaz, yanıcı gaz, yağ buharı, su buharı, damlayan su veya tuz vb. bulunmayan ortam
	Rakım	1000 m'den düşük, 1000 m'den yüksek rakımlarda eğriye göre derecelendirilmiş kullanım
	Çevre sıcaklığı	-10°C ~ +40°C (ortam sıcaklığı 40°C ~ 50°C arasında ise kapasite düşürülerek kullanılmalıdır)
	Nem	%95 RH'den az, su damlacığı yoğuşması yok
	Titreşim	5,9 m/s'den az (0,6 g)
	Depolama sıcaklığı	－40℃～＋60℃
Yapı	Koruma sınıfı	IP20
	Soğutma yöntemi	Zorlamalı hava soğutmalı, fan kontrollü
	Montaj yöntemi	Duvara asmalı, ray montajlı

Model	İnverter Akımı (A)	Motor Gücü (kW)	Genel Boyut (mm)
Model	İnverter Akımı (A)	Motor Gücü (kW)	Genel Boyut (mm)
GT20-2S0007G	4,5	0,75	80	150	136,5
GT20-2S0015G	7,1	1,5	80	150	136,5
GT20-2S0022G	9,8	2,2	106	200	148,5
GT20-4T0007G	2,3	0,75	80	150	136,5
GT20-4T0015G	3,7	1,5
GT20-4T0022G	5	2,2
GT20-4T0040G	8,8	4	106	200	148,5
GT20-4T0055G	13	5,5	106	200	148,5
GT20-4T0075G	17	7,5	108	217	167
GT20-4T0110G	25	11	145	277	178
GT20-4T0150G	32	15	145	277	178
