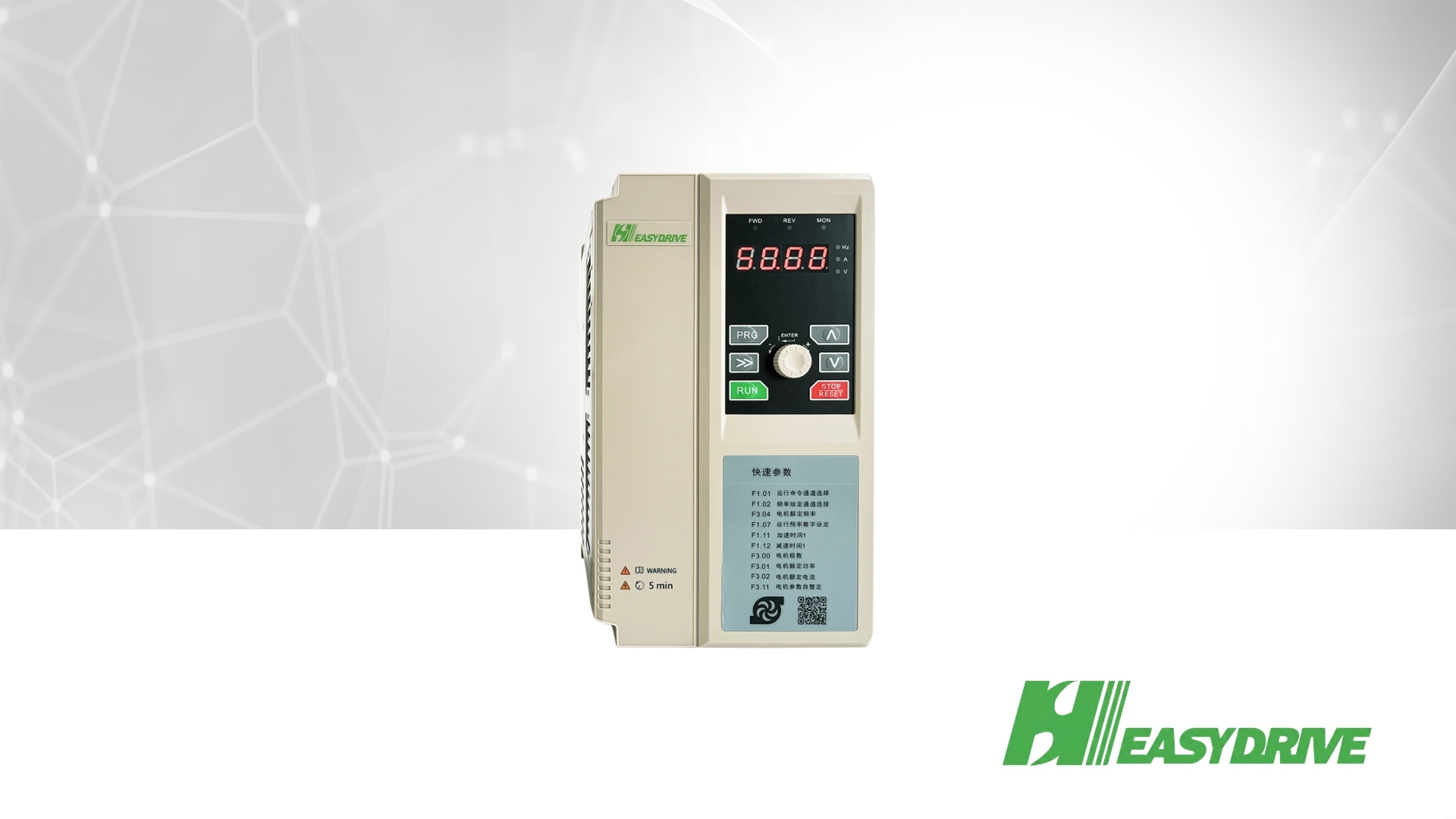

GT35 Serisi AC Hız Kontrol Cihazı (İnverter)
){kind=link}
GT35 serisi frekans dönüştürücü, fan ve pompa uygulamaları için özel olarak tasarlanmış bir frekans dönüştürücüdür.
×
Üye Girişi
İşlem yapabilmek için üye girişi gereklidir
Yeni Üyelik
Üyeliğiniz yok mu? Hemen aşağıdaki butona tıklayarak kolaylıkla üye olabilirsiniz
HEMEN ÜYE OL
Ürünü favorilere ekleyebilmeniz için üye girişi yapmanız gerekmektedir.
GT35 serisi frekans dönüştürücü, fan ve pompa uygulamaları için özel olarak tasarlanmış bir frekans dönüştürücüdür. Fan ve pompa uygulamalarına yönelik olarak optimize edilmiş tasarımı sayesinde kullanımı daha basit ve kolaydır. PID, çoklu pompa kontrolü, sabit basınçlı su temini, devir izleme, ani kesintiye dayanıklılık gibi çeşitli fan ve pompa uygulama işlevleri dahili olarak bulunur; Bağımsız hava kanalı tasarımı ve kalınlaştırılmış devre kartı kaplaması sayesinde zorlu ortam koşullarına uyum sağlayarak ekipmanın uzun süreli ve güvenilir çalışmasını garanti eder; MODBUS-RTU protokolü standart olarak sunulur ve endüstriyel kontrol sistemleriyle daha iyi uyumluluk sağlar; Mükemmel elektromanyetik uyumluluk özelliklerine sahiptir ve karmaşık elektromanyetik ortamlarda ekipmanın istikrarlı çalışmasını garanti eder. Güç aralığı 0,75 kW ile 355 kW arasını kapsar.
Genel Bakış
- GT35 serisi frekans dönüştürücü, fan ve pompa uygulamaları için özel olarak tasarlanmış bir frekans dönüştürücüdür. Fan ve pompa uygulamalarına yönelik olarak optimize edilmiş tasarımı sayesinde kullanımı daha basit ve kolaydır. PID, çoklu pompa kontrolü, sabit basınçlı su temini, devir izleme, ani kesintiye dayanıklılık gibi çeşitli fan ve pompa uygulama işlevleri dahili olarak bulunur; Bağımsız hava kanalı tasarımı ve kalınlaştırılmış devre kartı kaplaması sayesinde zorlu ortam koşullarına uyum sağlayarak ekipmanın uzun süreli ve güvenilir çalışmasını garanti eder; MODBUS-RTU protokolü standart olarak sunulur ve endüstriyel kontrol sistemleriyle daha iyi uyumluluk sağlar; Mükemmel elektromanyetik uyumluluk özelliklerine sahiptir ve karmaşık elektromanyetik ortamlarda ekipmanın istikrarlı çalışmasını garanti eder. Güç aralığı 0,75 kW ile 355 kW arasını kapsar.
Uygulama Alanları
- Atık su arıtma, ısıtma, havalandırma ve iklimlendirme (HVAC), kimya, metalurji, enerji gibi sektörlerdeki fan ve pompa yüklerinin tahrikinde kullanılabilir.
| TEKNİK ÖZELLİKLER | |
| Giriş | |
| Anma gerilimi, frekans |
Üç fazlı: 380V~440Vac, 50Hz/60Hz
|
| İzin verilen gerilim dalgalanma aralığı |
Gerilim: 380V (1±5%, -44%/-10%)
|
| Çıkış | |
| Çıkış gerilimi | 0~Giriş Gerilimi |
| Frekans | 0Hz~400Hz |
| Aşırı yük kapasitesi |
PH1: 120% nominal akım 60 saniye
|
| Çalışma ortam sıcaklığı | |
| Ortam sıcaklığı |
Dijital Ayar: En yüksek sıcaklık +45,0°C, en düşük sıcaklık -10°C; Analog ayar: Maksimum sıcaklık +40,2%
|
| Devir artışı |
Otomatik sabit hız artışı, manuel hız artışı %0,1~%20,0
|
| V/F kontrolü |
Üç mod: Sabit V/F, değişken V/F kontrolü, manuel ayar
|
| P/I kontrolü |
Hızlanma ve yavaşlama süresi (0 saniye~3600 saniye)
|
| Ana kontrol fonksiyonları | |
| DC frenleme |
DC frenleme süresi 0,00~60,00 saniye
|
| Frenleme süresi | 0.0~99.0s |
| Ani çalıştırma |
Tetikleme frekansı: 0,0~100,0 Hz
|
| Çok kademeli hız çalışması |
6 farklı hız kademesi ayarlanabilir
|
| Dahili PLC |
Kullanıcının çeşitli kontrol işlevlerini kolayca gerçekleştirmesini sağlar
|
| Otomatik gerilim ayarı (AVR) |
Şebeke voltajında dalgalanma olduğunda, motorun normal çalışmasını sağlamak için çıkış voltajını otomatik olarak ayarlar
|
| Çoklu pompa geçişi |
Çoklu pompa sistemi için anahtarlama işlevi sağlar, sistemin istikrarlı çalışmasını garanti eder ve gereksiz motor bakım iş yükünü azaltır
|
| Sabit basınçlı su pompası |
Dahili PID ayar işlevi sayesinde, su pompasının sabit basınçlı su beslemesini gerçekleştirir ve su basıncının istikrarını garanti eder
|
| Yangın alarmı fonksiyonu |
Acil durumlarda motorun güç kaynağını hızlı bir şekilde keserek motor hasarını önler ve ekipman güvenliğini sağlar
|
| Çalışma durumu izleme |
Motorun çalışma durumunu gerçek zamanlı olarak izler, çeşitli çalışma parametreleri sunarak kullanıcının izlemesini kolaylaştırır
|
| Çalışma fonksiyonu | |
| Darbe çıkış sinyali |
0~50KHz aralığında darbe sinyali çıkışı, darbe frekansı ve çıkış darbe genişliği ayarları yapılabilir
|
| Analog sinyal çıkışı |
2 kanal analog sinyal çıkışı, ayrı ayrı 0/4~20mA veya 2~10V olarak ayarlanabilir, proses kontrolü sağlanabilir
|
| Kontrol paneli | |
| LCD ekran (isteğe bağlı) |
Dahili Çince LCD ekran, çıkış voltajı, akım, frekans ve çeşitli parametreleri gösterir
|
| Koruma fonksiyonu | |
| Giriş faz eksikliği koruması |
Giriş faz kaybı koruması (üç fazlı): Çıkış kısa devre koruması, aşırı akım koruması, düşük voltaj koruması, aşırı ısınma koruması, aşırı voltaj koruması, aşırı yük koruması
|
| Kullanım yeri | |
| Uygun yerler |
İletken toz ve aşındırıcı gaz bulunmayan ortamlar
|
| Ortam | |
| Ortam sıcaklığı | -20℃~+60℃ |
| Soğutma yöntemi |
Zorlamalı hava soğutma
|
| Yapı | |
| Koruma sınıfı | IP20 |
| Montaj yöntemi | |
| Montaj yöntemi |
Duvara monte, kabin tipi, gömme
|
|
Model
(P: Fan/pompa) |
Nominal Kapasite
(kVA) |
Nominal çıkış akımı (A)
|
Motor Gücü (kW)
|
Toplam boyutlar (mm) | Montaj deliği (mm) |
Montaj deliği
çapı Φ (mm) |
|||||
| G | Y | D | D1 | D2 | G1 | Y1 | |||||
| GT35-4T0007P | 1,5 | 2,5 | 0,75 |
75
|
199
|
153
|
121
|
96
|
50
|
189
|
5
|
| GT35-4T0015P | 2,7 | 4,1 | 1,5 | ||||||||
| GT35-4T0022P | 3,7 | 5,5 | 2,2 | ||||||||
| GT35-4T0040P | 4,1 | 9,6 | 4 |
120
|
215
|
163
|
136
|
90
|
109
|
204
|
5,5
|
| GT35-4T0055P | 8,5 | 13 | 5,5 | ||||||||
| GT35-4T0075P | 11 | 17 | 7,5 | ||||||||
| GT35-4T0110P | 17 | 25 | 11 | 150 | 259 | 181 | 149 | 104 | 138 | 247 | 5,5 |
| GT35-4T0150P | 21 | 32 | 15 |
205
|
322
|
215
|
176
|
130
|
188
|
305
|
6,5
|
| GT35-4T0185P | 24 | 37 | 18,5 | ||||||||
| GT35-4T0220P | 30 | 45 | 22 | ||||||||
| GT35-4T0300P | 40 | 60 | 30 |
235
|
370
|
235
|
200
|
146
|
218
|
350
|
7
|
| GT35-4T0370P | 50 | 75 | 37 | ||||||||
| GT35-4T0450P | 60 | 90 | 45 |
305
|
490
|
275
|
249
|
211
|
200
|
470
|
10
|
| GT35-4T0550P | 72 | 110 | 55 | ||||||||
| GT35-4T0750P | 100 | 157 | 75 |
320
|
560
|
307
|
277
|
236
|
197
|
543
|
10
|
| GT35-4T0900P | 116 | 180 | 90 | ||||||||
| GT35-4T1100P | 138 | 214 | 110 | ||||||||
| GT35-4T1320P | 167 | 256 | 132 | 355 | 678 | 319 | 293 | 261 | 240 | 659 | 11 |
| GT35-4T1600P | 200 | 307 | 160 | ||||||||
| GT35-4T1850P | 230 | 340 | 185 |
450
|
900
|
372
|
345
|
302
|
300
|
875
|
12
|
| GT35-4T2000P | 250 | 385 | 200 | ||||||||
| GT35-4T2200P | 280 | 430 | 220 |
480
|
1070
|
406
|
399
|
314
|
-
|
-
|
-
|
| GT35-4T2500P | 317 | 465 | 250 | ||||||||
| GT35-4T2800P | 355 | 525 | 280 |
525
|
1300
|
432
|
425
|
335
|
-
|
-
|
-
|
| GT35-4T3150P | 450 | 590 | 315 | ||||||||
| GT35-4T3550P | 500 | 645 | 355 | ||||||||
| GT35-4T2200P (Duvara monte) |
480
|
1158
|
421
|
414
|
329
|
320
|
1127
|
12
|
|||
| GT35-4T2500P (Duvara monte) |
|||||||||||
| GT35-4T2800P (Duvara monte) |
525
|
1387
|
447
|
440
|
350
|
400
|
1356
|
12
|
|||
| GT35-4T3150P (Duvara monte) |
|||||||||||
| GT35-4T3550P (Duvara monte) |
|||||||||||
